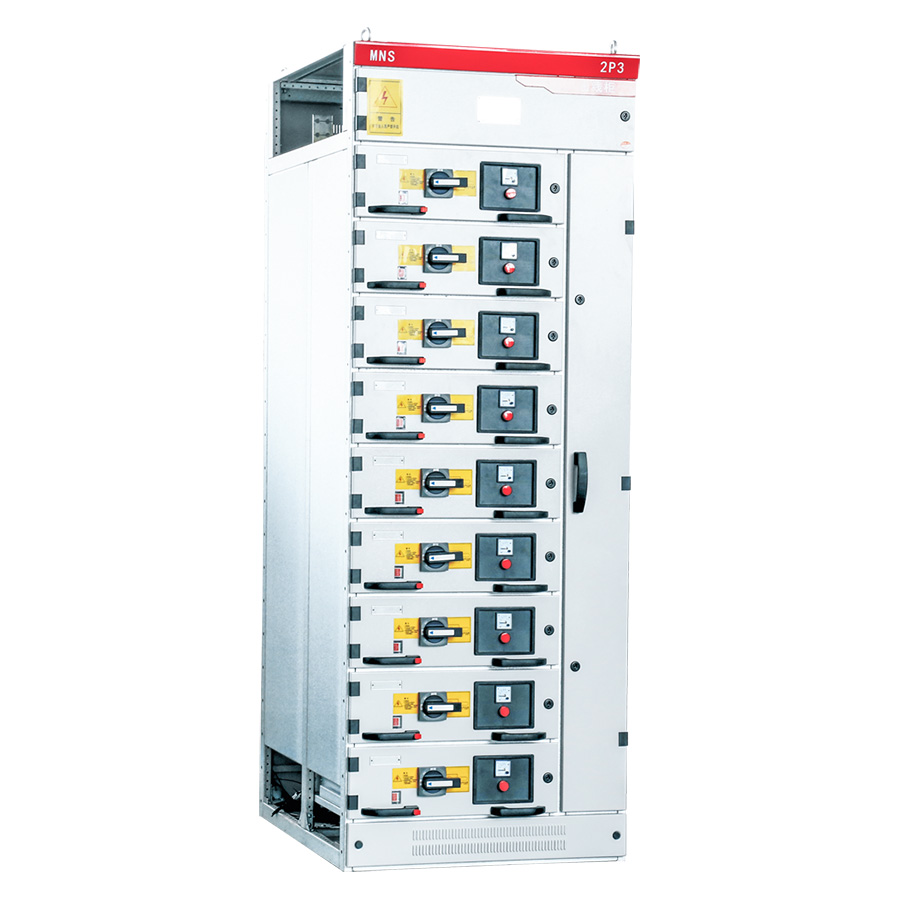

MNS 抽出式开关柜

产品概述:

本系列抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型。 本系列抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所,作为交流50~60HZ,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。 本装置符合GB 7251.1《低压成套开关设备》及JB/T 9961《低压抽出式成套开关设备》国家专业标准并符合IEC 439-1国际专业标准。
产品型号说明

模块化、模数化
新型
系统
主电路方案编号
辅助电路方案编号

使用条件
● 环境温度:温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;
● 大气条件:空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生凝露;
● 海拔高度:不超过2000m;
● 本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常条件下应能正常工作;
● 如果上述使用条件不能满足时,应由用户和制造厂协商解决;
注:订购本产品超出上述条件规定时,请与本公司协商。


基本技术参数
1. 电气性能
额定绝缘电压 660V(1000)V
额定工作电压 400V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/1s
配电母线 ( 垂直母线 ) 最大工作电流 1000A
配电母线 ( 垂直母线 ) 峰值电流
  标准型 105kA( 最大值 )/0.1s
  加强型 176kA( 最大值 )/0.1s

2. 防护等级
符合 IEC 529、DIN 40050 标准
IP30 对大于 Φ2.5MM 固定防护
IP40 对大于 Φ1.0MM 固定防护
IP54 对尘埃和任意方向喷溅作防护
(订购 IP54 防护等级时应与制造厂协商)


开关柜类型
● 动力配电中心柜(PC):可采用Emax,MT,3WN,AH、ME系列等断路器;
● 电动机控制中心柜(MCC):由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关;
● 功率因数自动补偿柜(带有手动、自动及运动功率因数补偿装置)。

装置的运输和存放
● 装置不许倾翻和遭受剧烈震动;
● 装置在拆箱后吊装时应使用运输角板,二根钢线丝绳的夹角应≤120°,如用铲车,滚棍或撬棒均不允许直接在装置的底架上进行;
● 装置在安装就位时如要小距离移动位置,则可在试架的四个角上撬动;
● 在装置内不许随意拆卸电器产品和零部件;
● 应防止雨淋受潮,环境温度按本样本的有关规定。

产品的成套性
●  开关柜附有装箱单,产品合格证,产品使用说明书及必要的图纸,随机附件的门钥匙以及根据配套清单所提供的备品备件等。

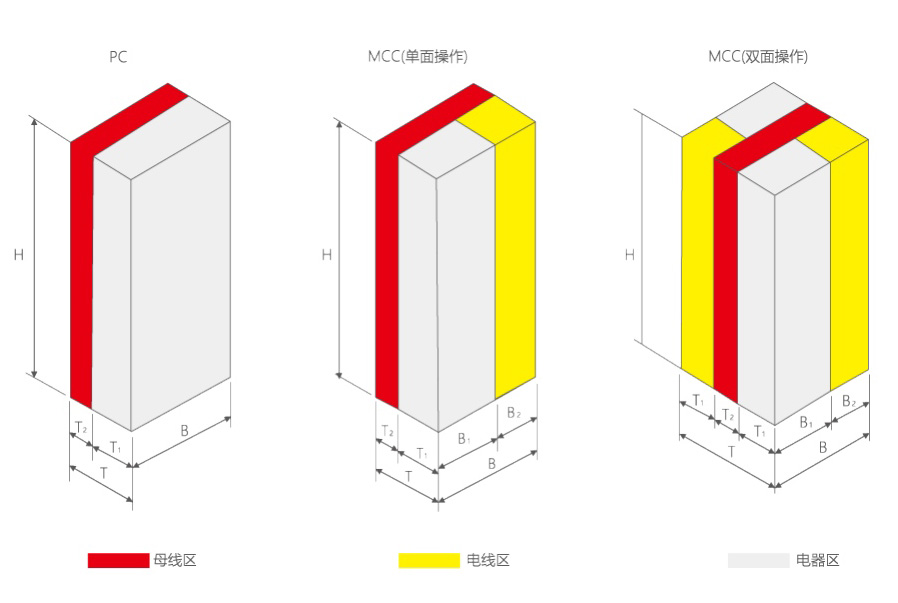

柜体示意图


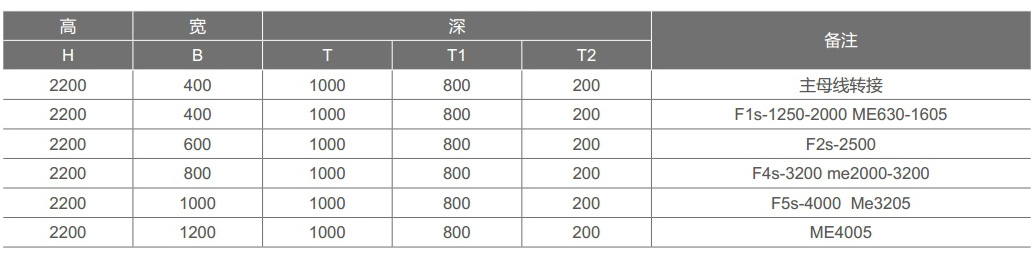

A动力配电中心(PC)柜


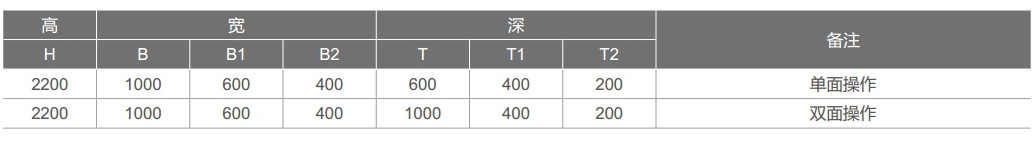

B电动机控制中心(MCC)柜

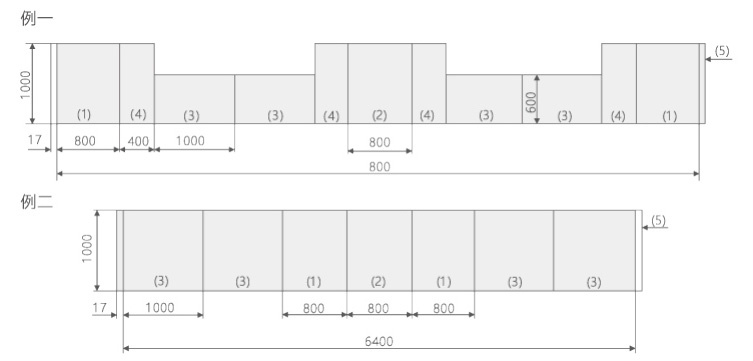

组合方式示意图

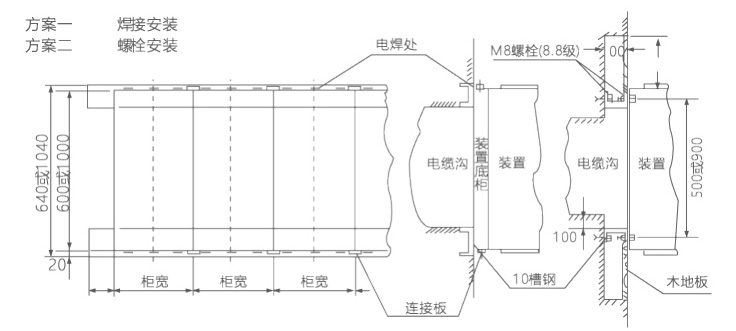

安装示意图
