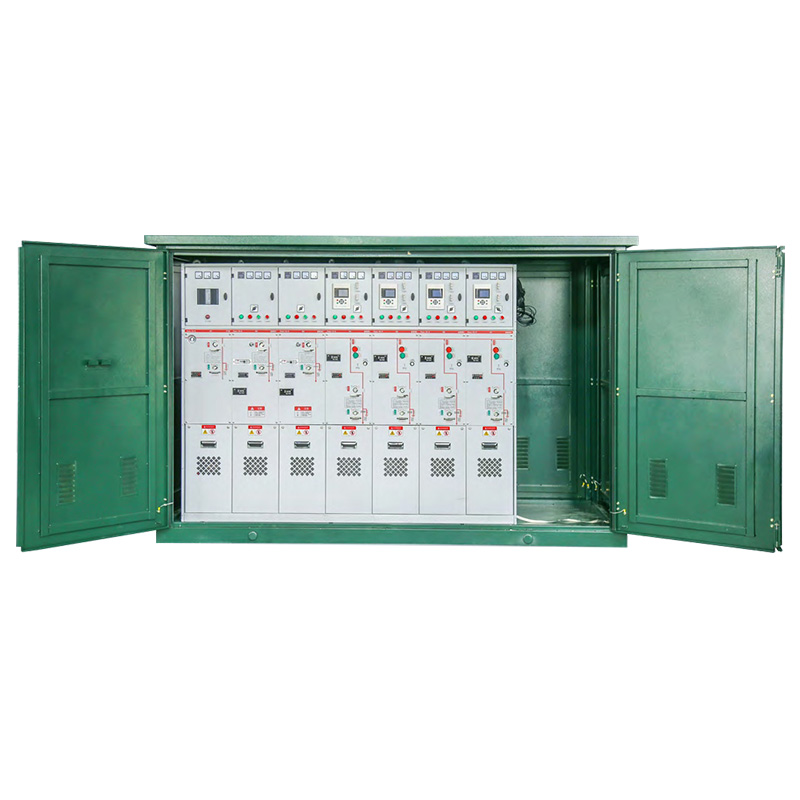

产品概述：
● 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全； ● 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上； ● 在不影响主网运行的前提下，实现区域停电检修，减小停电范围； ● 可配一台或多台SF6负荷开关，接线方式灵活多样，分支出线最多可达8回路； ● 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。产品型号说明
| ① | 户外环网箱 |
| ② | 进线回路数 |
| ③ | 出线回路数 |
| ④ | 分支回路数 |
| ⑤ | 分支回路带开关 |
| ⑥ | 分支回路开关数 : 一台开关可省略不写 |
技术参数
| 序号 | 名称 | 参数 |
| 1 | 额定电压 | 12kV |
| 2 | 额定电流 | 630A |
| 3 | 工频耐压（相地） | 42kV/min |
| 4 | 雷电冲击电压 | 75kV |
| 5 | 额定开断电流 | 630A |
| 6 | 额定短路开合电流（峰值） | 50kA |
| 7 | 额定短时耐受电流 | 25kA/4S |
| 8 | 额定峰值耐受电流 | 50kA |
| 9 | 额定开断电容电流 | 45A |
| 10 | 额定开断电感电流 | 16A |
| 11 | 满负荷开断次数 | 100 |
| 12 | 分合闸机械操作次数 | 2000 |
典型接线方案
| 型号 | 线号说明 | 一次接线图 | 外形尺寸（长 × 宽 × 高） |
| DFW-102K | 一进二分支带一台开关 |  |
1180×1150×2300 |
| DFW-103K | 一进三分支带一台开关 |  |
1250×1150×2300 |
| DFW-104K | 一进四分支带一台开关 |  |
1250×1150×2300 |
| DFW-112K | 一进一出二分支带一台开关 |  |
1350×1150×2300 |
| DFW-113K | 一进一出三分支带一台开关 |  |
1420×1150×2300 |
| DFW-114K | 一进一出四分支带一台开关 |  |
1420×1150×2300 |
| DFW-102K 2 | 一进二分支带二台开关 |  |
1350×1150×2300 |
| DFW-112K2 | 一进一出二分支带二台开关 |  |
1500×1150×2300 |
| DFW-103K3 | 一进三分支带三台开关 |  |
1850×1150×2300 |
| DFW-113K3 | 一进一出三分支带三台开关 |  |
2000×1150×2300 |

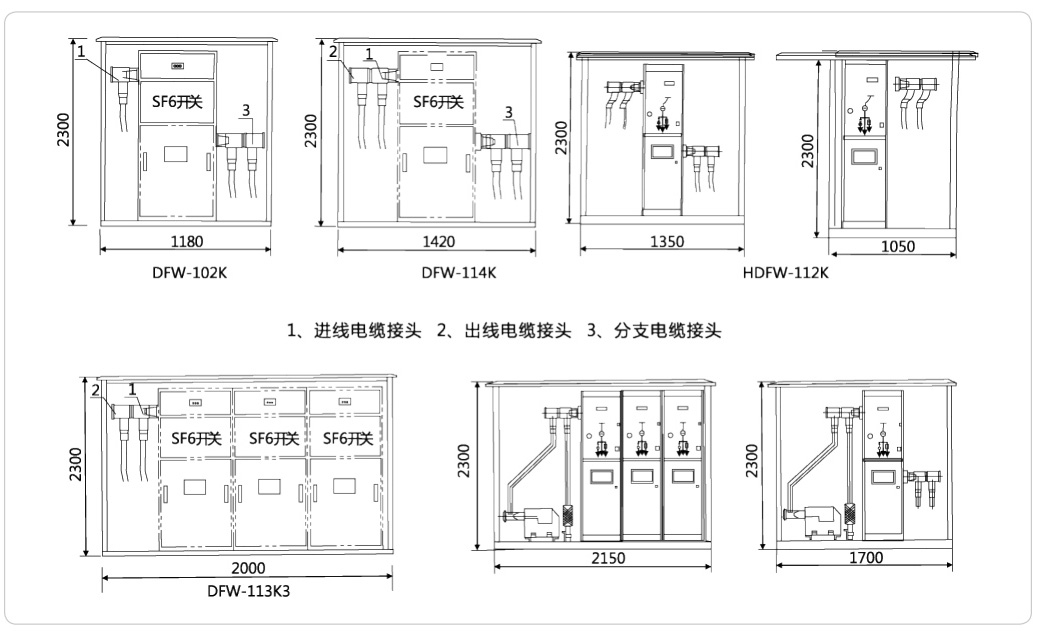

外形示意图

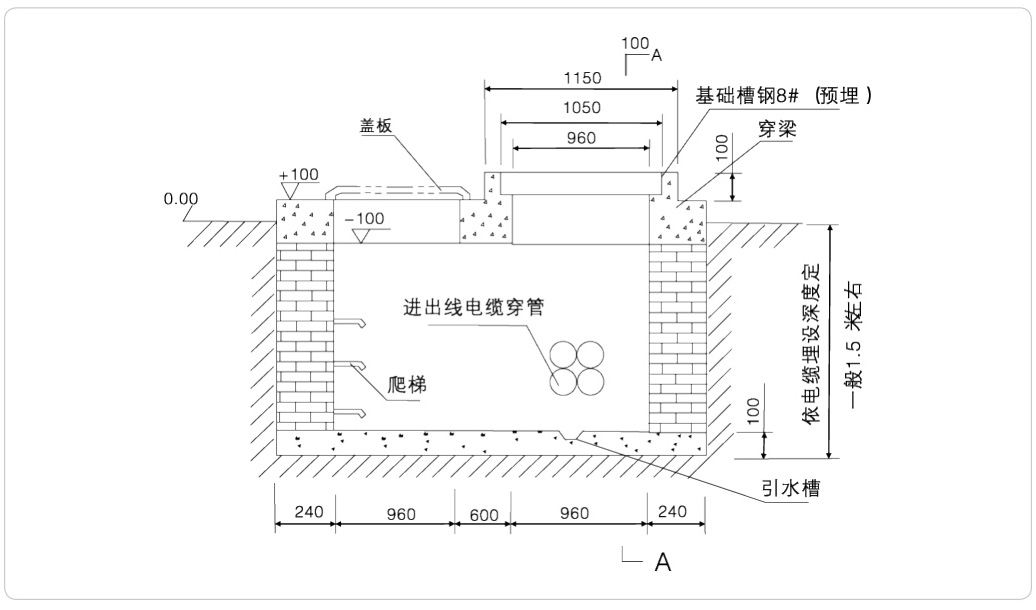

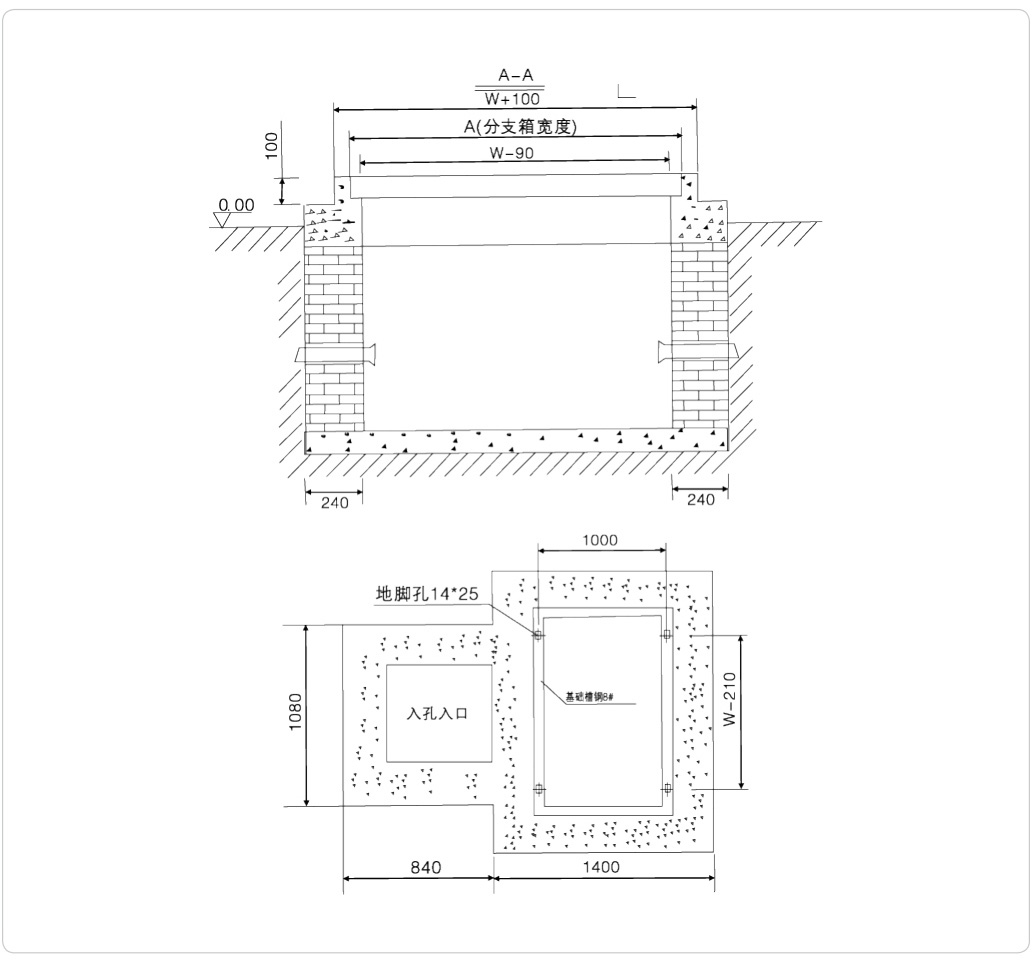

基础结构图
技术要求
● 砖墙内侧采用1:3水泥砂浆抹封，并做防水处理；
● 穿梁采用Φ6砼操作；
● 基础槽钢制作后须做防腐处理；
● 分支箱安装完毕后底座四周用水泥抹封；
● 人孔入口处须采取防水措施；
● 基础内应预埋好接地极，接地电阻符合电力部门要求。
订货须知
● 产品型号、用户有特殊要求的可提供一次图；
● 进出线及分支电缆的标准截面；
● 选配的避雷器、短路故障指示器的数量；
● 外壳的材料和颜色。
